Neue Elastomerkupplung EWT für Hohlwellen
Samstag 26. August 2023 - Zur Einsparung von Gewicht und Platz wurden Hohlwellen-Antriebe entwickelt. Diese Ersparnis kann nur durch eine Direktanbindung ohne Adapter perfekt ausgenutzt werden.
Dafür hat der Antriebsspezialist ENEMAC aus Kleinwallstadt eine neue Wellenkupplung entwickelt.

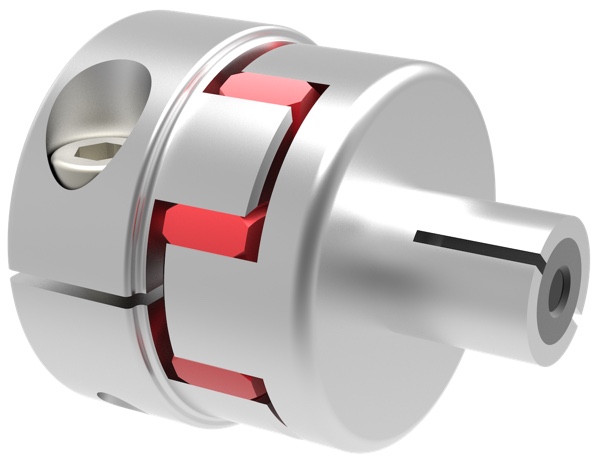

Die Elastomerkupplung EWT besteht aus zwei Nabenhälften, verbunden durch einen Elastomer-Spider. Eine der Naben ist eine Klemmnabe, welche auf Kundenwunsch zusätzlich mit einer Passfedernut versehen werden kann. Diese kann Wellen zwischen 8 und 70 mm aufnehmen. Auf der anderen Seite befindet sich eine Spreizkonusnabe für Wellendurchmesser von 10 bis 48 mm, die einfach in die Hohlwelle eingeführt und somit direkt an den Antrieb angebunden wird. Dadurch bleibt die, vom Konstrukteur gewünschte, Platz- und Gewichtsersparnis erhalten.
Die Kupplungsreihe ist in sieben verschiedenen Größen zwischen 8 und 600 Nm erhältlich und kann bei bis zu 15.000 min-1 zwischen -30 °C und +90 °C eingesetzt werden. Die Kupplung kann axialen Versatz bis zu 1 mm, lateralen bis zu 0,15 mm und angularen Versatz bis zu 1° ausgleichen.
Die EWT ist, wie von ENEMAC gewohnt, spielfrei, steckbar und schwingungsdämpfend.
