QualiTronic NextGeneration: Ein Grundsystem für verschiedene Funktionen zur Qualitätsregelung

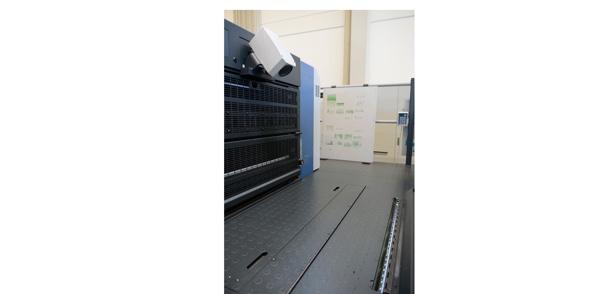

Äußerlich unterscheiden sich die Kameras der QualiTronic NextGeneration kaum von den bisherigen. Neu ist dagegen, dass neben der Farbmessung und Bogeninspektion auch die PDF-Kontrolle möglich ist.

Mittwoch 09. Mai 2018 - Mit der QualiTronic NextGeneration startet Koenig & Bauer ein revolutionäres Paket an Neuerungen rund um die Inline-Messtechnik für Bogenoffsetmaschinen der Rapida-Baureihen. QualiTronic NextGeneration ist die Basis für die Neustrukturierung aller Inline-Messfunktionen und Grundstein für zukünftige, neue Entwicklungen.

Anzeige:

Wie schon erfolgreich in Mechanik oder Software, ermöglicht das Baukastenprinzip die Nutzung von gleicher Hardware für verschiedene Anwendungen. Auf der gleichen Hardware kann jetzt
• eine QualiTronic ColorControl (Inlinefarbmessung und Regelung) mit
• einer QualiTronic PrintCheck (Fortdruckkontrolle)
• oder einem QualiTronic PDFCheck (Bogeninspektion und PDF-Vergleich)kombiniert werden.

QualiTronic NextGeneration – Ein Basissystem
Bei der Nutzung gleicher Hardware für mehrere Aufgaben besteht im Gegensatz zu zwei oder mehr Einzelsystemen der Vorteil, dass in nur ein Basissystem investiert werden muss. Es ist auch nur dieses eine System zu warten.
Meist ist der Bauraum in Druckmaschinen eingeschränkt. Ist in einem Druckwerk beispielsweise schon ein Farbmesssystem verbaut, kann in dieses Druckwerk kein Inspektionssystem integriert werden. Mit der QualiTronic NextGeneration entfallen solche Konfigurationseinschränkungen, wie sie bei der Nutzung mehrerer Einzelsysteme auftreten können. Die QualiTronic NextGeneration kann in jeder Position in die Druckmaschine eingebaut werden. Farbmessung und Inspektion in der gleichen Einbauposition sind also möglich.

QualiTronic NextGeneration – Neues Bedienkonzept
Mit der QualiTronic NextGeneration startet auch ein komplett neues Bedienkonzept. Ein Großteil der Eingaben und Anzeigen befindet sich an der gleichen Stelle wie alle anderen Funktionen der Druckmaschine – direkt im ErgoTronic-Leitstand auf einem Touch-Monitor. Durch eine Optimierung der Anordnung und Reihenfolge von Bedienelementen und die deutliche Reduzierung der Anzahl von Bedienschritten ist eine nahezu intuitiv nutzbare Druckmaschine entstanden.
Anwender berichten von positiven Effekten durch deutlich geringere Schulungszeit, ausgeschlossenen Fehlbedienungen und effektiver Darstellung von Anzeigewerten. Wichtige Funktionen und Anzeigen sind durch zwei Berührungen auf dem Bedienmonitor zu erreichen. Einfache, aber technisch eindeutige grafische Elemente und weniger Text ermöglichen eine schnelle und sichere Bedienung.

QualiTronic ColorControl
Als Grundbaustein der QualiTronic NextGeneration misst und regelt die QualiTronic ColorControl inline die Farbe. Da nach wie vor jeder Bogen komplett gemessen wird und der bewährte schnelle Inline-Farbregler zum Einsatz kommt, regelt das System die Farbe besonders zügig und reduziert oft die Rüstzeiten zwischen zwei Druckaufträgen.
Viele Details wurden in der neuen Version nochmals beschleunigt und an die Anforderungen des industriellen Drucks angepasst. Funktionen wie Messstreifen setzen, auftragsbezogene Eingaben oder bisher manuelle Abläufe sind entfallen. Diese laufen ohne Bedienhandlung im Hintergrund ab. Die neue Darstellung der Messwerte und die Reduzierung dieser auf einfache grafische Elemente sind revolutionär. Erstmals stellt Koenig & Bauer die Messwerte senkrecht für die gesamte Maschine und somit für alle Druckwerke in einer Ansicht dar.

QualiTronic PrintCheck
Mit der Option QualiTronic PrintCheck kann die QualiTronic ColorControl um die mächtige Funktion der Bogeninspektion erweitert werden. Als einzigartiges System lässt sich die Farbmessung mit einer Fortdruckkontrolle kombinieren.
Neu ist auch hier die Bedienphilosophie. Waren früher viele Inspektionssysteme wegen komplizierter Einstellungen und zeitraubender Bedienhandlungen wenigen Experten vorbehalten, ist die neue Inspektion QualiTronic PrintCheck von jedem Drucker nutzbar. Denn es finden gar keine Bedienhandlungen mehr statt. Vom Start des Druckauftrages bis zu dessen Ende kann das System komplett autonom arbeiten. Auftragsdaten werden im Hintergrund übernommen, Prüfparameter, früher eine Wissenschaft für sich, ermittelt das System automatisch. Auch den richtigen Zeitpunkt zum Start der Fortdruckkontrolle legt QualiTronic PrintCheck selbstständig fest.
Ein abschließendes einfaches Protokoll des Jobs wird ohne Zutun des Druckers automatisch in einer PDF-Datei gespeichert. Eine Rüstzeit für dieses System gibt es somit nicht mehr.

QualiTronic PDFCheck
Mit der Alternative QualiTronic PDFCheck kann die QualiTronic ColorControl um gleich zwei Funktionen ergänzt werden – die Bogeninspektion und den Vergleich des Druckbogens gegen das Vorstufen PDF, also die Kundendaten. Diese Funktion ist gerade bei häufigen Jobwechseln eines Internetdruckers oder auch bei Sammelformen äußerst interessant.
Durch den frühzeitigen Vergleich können hier noch vor dem Start der Druckproduktion Fehler auf dem Druckbogen erkannt werden. Waren solche Funktionen bisher in separaten Systemen meist für Pharma- oder Wertpapierdrucker konzipiert, ist QualiTronic PDFCheck auch für die Anwendung bei Akzidenz- und Internetdruckern vorgesehen.
Auch hier unterstützen eine druckerfreundliche Oberfläche und viele Funktionen die tägliche Arbeit. Der PDF-Vergleich wird automatisch gestartet. Nur wenn Unterschiede vom PDFCheck erkannt werden, erhält der Drucker eine Aufforderung zum Eingreifen.

Neue umfangreiche Protokollfunktionen und Optionen
Neben diesen großen Neuerungen gibt es noch eine Reihe von neuen Protokollfunktionen und Optionen. So kann die QualiTronic ColorControl um folgende Funktionen erweitert werden:
• Verschiedene Farbmessprotokolle
• Inline-Registermessung und Steuerung
• Nutzung besonders kleiner Messstreifenhöhen, im Mittelformat sind die Messstreifen z. B. nur 3 mm hoch

QualiTronic PDFCheck lässt sich erweitern um:
• SheetIdent zur Bogennummerierung
• oder das neue PileView als digitaler Gut-/Fehlerbogenstapel

Das gesamte Spektrum an Mess- und Regeltechnik ist ab sofort bestell- und lieferbar.

www.koenig-bauer.com
