Nahtloses Inline-Inspektionssystem

Montag 11. Mai 2020 - Isra Vision bietet mit dem 100?% Inline-Inspektionssystem Printstar eine innovative Technologie für die kontinuierliche Qualitäts- und Prozesskontrolle von Druckbild, Laminierung und Beschichtung. Ein mittelständischer Verpackungsmittelhersteller setzt seit kurzem für eine Cold-Seal-Applikation für flexible Verpackungen auf die 100 % geprüfte und inspizierte Qualität "powered by Isra". Das durch die Inspektion gewonnene Know-how fließt kontinuierlich in Prozessverbesserungen ein.

Dem Thema Nachhaltigkeit wird in der modernen Verpackungsmittel-industrie zunehmend Rechnung getragen. Hierbei liegt der Fokus vorrangig auf dem Erhalt der Umwelt, dem sparsamen Energie- und Ressourceneinsatz sowie dem Recycling. Selbstverständlich gehört zu einer nachhaltigen Produktion auch die signifikante Reduzierung der Fehlerquote, mit der gleichzeitig eine konsequente Minimierung des Ausschusses einhergeht.
Ein mittelständischer Hersteller kaltversiegelter flexibler Verpackungsfolien für die Lebensmittel- und die Kosmetikindustrie sah sich diesbezüglich gefordert. Die von ihm hergestellten Ver-packungen müssen absolut dicht gegen hohe Feuchtigkeit, Sauerstoff und Aromaeinflüssen sein. Darüber hinaus werden die Folien selbstverständlich auch nach Kundenwunsch bedruckt. Daher suchte er eine Möglichkeit, die ihm dabei helfen konnte, seinen Ausschuss zu senken, die Produktion weiter zu optimieren und eine absolut zuverlässige Qualität zu gewährleisten. Fündig wurde er schließlich bei der nahtlosen, 100%igen Inline-Druckinspektion Printstar aus dem Hause Isra Vision.

Hohe Anforderungen an die Inspektion
Der Hersteller von flexiblen Verpackungsfolien hat bereits seit vielen Jahren verschiedene Inspektionssysteme für die Druckprozesse im Einsatz und beschäftigte sich intensiv mit der neuesten Vision-Technologie. Für eine kombinierte Kaschiermaschine für Klebemittel mit Lösungsmittel auf Wasserbasis suchte der Verpackungsspezialist nun ein leistungsfähiges Inspektionssystem. Bisher wurden hier Symbole auf den Cold-Seal-Applikationen genutzt, die es erlauben, die Kaltsiegelmuster auf den Druck auszurichten. Allerdings erhöhte dieser Prozess die Komplexität verschiedener Produktionsschritte. Das vorrangige Ziel bestand daher auf der 100???% Inspektion des Kaltsiegelauftrags abhängig vom Druckregister und der damit verbundenen Qualitätsverbesserung.
Diese Applikation stellt extrem hohe Anforderungen an die Inspektion: Zum einen wird die Versiegelung auf metallisiertes Trägermaterial auf der Rückseite der bedruckten Folie aufgetragen. Metallisierte Oberflächen sind jedoch aufgrund der ausgeprägten Reflektionseigenschaften besonders anspruchsvoll zu inspizieren. Zum anderen stellt die Inspektion mit Bezug auf Register eine große Hürde dar, da die Folie nicht transparent ist.
Aufgrund der hohen Kompetenz und Expertise für Vision-Systeme in Beschichtungsapplikationen bei verschiedensten Substraten und Märkten fiel die Entscheidung schließlich zugunsten von Isra Vision, mit seinem 100???% Inline Inspektionssystem Printstar. Der renommierte Anbieter von Oberflächen-inspektionssystemen verfügt auch über weitreichende Erfahrungen mit metallisierten Oberflächen und hält für die Inspektion des Auftrags ohne Farbe sogar ein Alleinstellungsmerkmal in der geforderten Qualität auf dem Markt inne.

Jeder Fehler wird angezeigt und sämtliche Prozesse überwacht

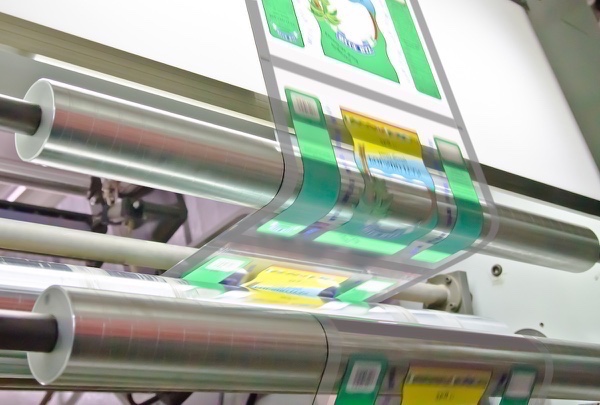

Bei der Cold-Seal-Applikation für flexible Verpackung wird nach dem Bedrucken die flexible Folie zum Laminator geführt. Dort wird ein gleichmäßiger Kaltsiegelauftrag auf die Folienrückseite aufgebracht. Der Auftrag muss auf die exakte Position im Register zum Druck auf der Vorderseite ausgerichtet sein. Dabei wird die etwa 1 m breite Bahn mit hoher Geschwindigkeit durch die Anlage geführt. Erschwerend kommt hinzu, dass unterschiedliche Folien zum Einsatz gelangen, die zumeist mit reflektierenden Oberflächen veredelt werden.
Das 100???% Inspektionssystem detektiert alle Fehler in der Kaltversiegelung und überwacht den Prozess, sodass die Beschichtung zum Wiederholungsdruck passt und darüber hinaus gleichförmig sowie ohne Lücken ist. Durch den Einsatz hochauflösender LCCD-Kameras, in Kombination mit ultraheller LED-Beleuchtung, erkennt das Printstar-System sowohl einzeln als auch wiederholt auftretende Kaltsiegeldefekte in Echtzeit. Das Printstar 100???% Inline-Druckinspektionssystem ist in der Lage, sowohl die Vorder- als auch die Rückseite gleichzeitig zu inspizieren und Defekte beim Druck und in der Siegelschicht anzuzeigen. Darüber hinaus erlaubt das Inspektionssystem dem Anwender, Alarmsignale zu setzen, sobald der Kaltsiegelauftrag nicht mehr zum Register passt. Aufgrund der Audiosignalisierung kann sich der Bediener sogar parallel zur Inspektion anderen Aufgaben innerhalb des Beschichtungsbereichs widmen.
Bei der Suche nach dem optimalen Standort für die Installation der Kameras in der vorhandenen Maschine haben die Spezialisten von Isra Vision die Verantwortlichen des Verpackungsmittelherstellers tatkräftig unterstützt. Unmittelbar nach der Installation war das Inspektionssystem einsatzbereit und der Anwender konnte sich bereits nach vier Wochen auf die Ergebnisse und Auswertung des Inline-Inspektionssystems verlassen.

Weitreichende Vorteile für den Kunden
Der Verpackungshersteller profitiert von zahlreichen Vorteilen: Zum einen wird die Prozesssicherheit gesteigert und die Produktionsmenge maximiert. Zum anderen wird mit dem neuen Inspektionssystem Material eingespart, da die Folienbreite, die bedruckt wird, durch den Wegfall der Druckmarken für die Versiegelung reduziert werden kann. Außerdem konnte die Einrichtzeit durch das Isra-System signifikant verkürzt werden. Darüber hinaus lobte der Anwender auch die intuitive Bedienung der Software. Die Einarbeitung in das neue System erwies sich als unkompliziert, und das graphische Benutzer-Interface sorgt für eine unmittelbare Information der Qualität aus der aktuellen Produktion.
Die Qualitätsabteilung nutzt die gesammelten Daten des Inspektionssystems, um die Standards in den vorgeschalteten Prozessen zu verbessern. Das Wissen über die erreichte Qualität ist außerdem ein wichtiges Kriterium, um mangelhaftes Material zu erkennen und deren Nutzung vorzubeugen. Auch dieser Aspekt verringert die Makulatur erheblich und senkt die Kosten nachhaltig.

Schneller ROI für das Inspektionssystem
Der schnelle ROI für das System resultiert aus der Reduzierung des Ausschusses, der Verbesserung der Qualität sowie Zeiteinsparungen über verschiedene Abteilungen hinweg. Zukünftig sollen bei dem Hersteller flexibler Verpackungsfolien zusätzliche Features des Inspektionssystems genutzt werden, um die Prozesse weiter zu optimieren und die Produktangebote zu erweitern. Doch schon heute gilt: Eine 100???% geprüfte und inspizierte Qualität stellt für ihn ein unschlagbares Verkaufsargument dar.
