Digitale High-Speed Markierung und Kodierung für Sicherheitspapiere
Mittwoch 02. Februar 2011 - Für Papierproduzenten und -lieferanten sowie Druckdienstleister wird aufgrund hoher Sicherheitsanforderungen im Banknoten- und Sicherheitsdokumentendruck eine lückenlose Qualitätskontrolle immer wichtiger.
In den Vordergrund rückt dabei die kostengünstige sowie schnelle Kodierung und Serialisierung von Papierchargen mit variablen Daten und Prüfcodes. Um die Qualität jedes einzelnen Bogens nachweisen zu können, sind Produzenten von Sicherheitspapieren und Druckdienstleister dazu übergegangen, ihre Produkte mit variablen Daten zu markieren.
„Zahlreiche Expertengespräche während der wichtigsten Sicherheitsdruck-Kongresse haben uns 2010 verdeutlicht, daß die kosteneffiziente High-Speed Markierung und Kodierung eine große Herausforderung für staatliche und private Sicherheitsdrucker, Produzenten von Sicherheitspapieren und Druckdienstleistern darstellt. Das belebt die Nachfrage spürbar“, konkretisiert Thorsten Tritschler, Vice President Banknoten & Sicherheitsdrucksysteme von Atlantic Zeiser. Das Unternehmen hat diese Anforderung aufgegriffen und bietet mit dem Delta 105i eine innovative Inkjet-Komponente für den Hochgeschwindigkeitsdruck variabler Daten. Die Integration in Produktionsmaschinen wie Umwickler oder Querschneider ist eine Kernkompetenz von Atlantic Zeiser. Hierzu zählen spezielle Maschinengestelle, die flexibel und einfach zu integrieren sind. Diese Kombination erleichtert einerseits den Papierproduzenten und -lieferanten die Chargenrückverfolgung bei möglichen Qualitätsabweichungen und gewährleistet andererseits staatlichen und privaten Sicherheitsdruckern ein transparentes Qualitätsmanagement sowie eine nachhaltige Qualitätssicherung.

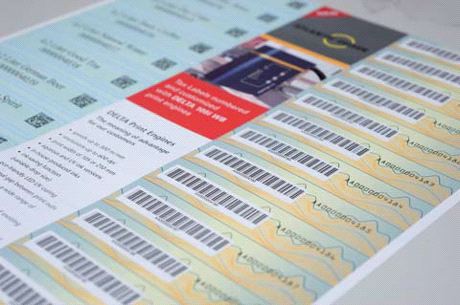

Das Beispiel des Produktionsprozesses der Verarbeitung von Sicherheits- und Banknotenpapier verdeutlicht, wie die Markierung und Kodierung funktioniert. Vor dem Quer- und Längsschneideprozeß der Papierrolle wird die Warenlieferung über einen Barcode erfaßt. Danach weist das Warenwirtschaftssystem dieser Charge einen bestimmten Nummernkreis zu, dessen fortlaufende Nummern dann auf die Papierbahn aufgebracht werden. Das Papier durchläuft mit hoher Geschwindigkeit den Querschneider. Mit der Integration eines Delta 105i Inkjet-Druckers auf dieser Transporteinheit lassen sich die Bahnen beidseitig mit variablen Daten bedrucken. Um auf beide Seiten der Papierbahn drucken zu können, ist im Lieferumfang des Integrationspakets von Atlantic Zeiser ein spezielles Maschinengestell für eine mechanische Wendeeinheit über Rollen enthalten. Der Delta bedruckt in einer maximalen Breite von 105 mm jeweils die Ränder der Papierrolle, bevor sie geschnitten wird. Mit einer maximalen Geschwindigkeit von bis zu 240 m/min bringt der Digitaldrucker Prüfcodes in Klarschrift, Barcodes und 2-D Datamatrix Codes auf das Sicherheitspapier auf. Diese Daten erhält das System direkt über eine Schnittstelle aus einer Datenbank. Ist eine Charge so markiert, kann sie ausgeliefert und beim Druckdienstleister zu Banknoten oder Sicherheitsdokumenten weiterverarbeitet werden.
Die so auf das Sicherheitspapier aufgebrachten variablen Daten sind nach der Auslieferung die unverwechselbaren Identifikationsmerkmale für jeden einzelnen Bogen, der beispielsweise zu Banknoten oder Sicherheitsdokumenten verarbeitet wird. Diese Prüfcodes enthalten wichtige Produktionsinformationen. Treten später Rückfragen zur Qualität beim Endprodukt auf, läßt sich der Prüfcode auslesen und die Papiercharge über die gesamte Supply-Chain nachverfolgen. So ist im Nachhinein garantiert, daß sich auftretende Fehler schnell identifizieren und abstellen lassen. Das bedeutet für alle Beteiligten ein optimiertes Qualitätsmanagement. Diese Prüfdaten lassen sich außerdem für Track&Tracing Zwecke für nachfolgende zusätzliche Produktionsschritte nutzen.
Der Druck von Banknoten und Steuerbanderolen sowie Sicherheitsdokumenten vereint die Anforderung nach höchster Präzision, Qualität und Geschwindigkeit des Druckprozesses. Für den Dokumentendruck und die sichere Markierung in der Papierherstellung bietet der industrielle Digitaldruck mittlerweile vergleichbare Offset-Qualität und Produktionsgeschwindigkeit. Der digitale Inkjet-Drucker Delta 105i druckt wahlweise mit UV-Tinten oder wasserbasierten Tinten. Zum Integrationspaket gehören ein entsprechendes UV-Trocknermodul von Atlantic Zeiser sowie ein System-Controller mit integrierter Tintenversorgung für die reibungslose Steuerung des Produktions- und Informationsflusses der eingebundenen Module. Das kamerabasierende Verifikationssystem Vericam garantiert zudem eine 100-prozentige Qualitätskontrolle des Drucks.
